德国萨尔曼HC4.2镗铣床数控改造

德国萨尔曼HC4.2镗铣床数控改造
  • 项目:
  • 客户:
  • 备注:



机床型号：

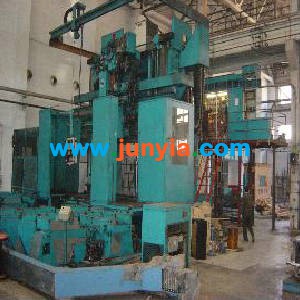

德国萨尔曼 HC4.2 镗铣床。
原控制系统：
SINUMERIK 8M 数控系统；
SIEMENS610伺服电机及驱动。
改造前状况：
经过十几年的运行，数控系统已经工作不稳定，故障率高，便于维修。
机床技术参数：
机床轴：X,Y,Z,U,V,W,B,主轴；
主轴功率：100KW；
转台(B轴)：回转直径2米 任意分度；
具有滑枕补偿功能；
HEIDENHAIN光栅尺（X/Y/Z/V）；
HEIDENHAIN圆光栅（B轴）。
改造方案：
NUM Power 1050M系统；
NUM MDLU驱动和BPH交流电机；
保留原先的主轴电机，仅更换英国欧鹿直流调速驱动单元，从而来保持主轴箱的平衡。
改造效果：
国内最大的数控镗铣床之一；
世界上最先进的64位数控系统；
主轴箱部分进行维修,液压全部更换；
加工精度达到原先的出厂要求；
NUM系统功能应用：
1 滑枕补偿电机的伺服控制，从而实现滑枕自动补偿功能，并且根据不同的附件头来自动选择不同的补偿曲线；
2 7个大伺服电机(160Nm)；
3 远程输入/输出模块的运用；
4 100KW的直流主轴电机控制；
5 绝对式线性误差补偿功能。
