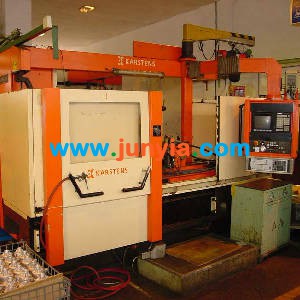

德国KARSTENS K-42端面磨床数控改造

机床型号：

德国KARSTENS K-42型端面磨床。

原控制系统：

NUM760R磨床数控系统；

BOSCH交流伺服驱动和电机。

改造前状况：

电气系统运行20年后，已严重老化，故障率较多，有些专用功能由于元件损坏已经不能实现。

机床参数：

工件最大直径：100mm；

砂轮最大直径：800mm 砂轮最大转速：3000rpm 工作轴：X，Z，主轴砂轮架和工作台的夹角为60度。

改造方案：

NUM1040G数控系统替换原系统；

保留原BOSCH交流驱动及电机。

改造效果：

恢复了原磨床的功能，增加了磨削摩托车发动机曲轴长轴工件的磨削功能，增加了一种汽车偏心轴件的磨削功能；

成功的完成机床的改造工作，特别是中文专用磨床界面的编写，超出预期效果。

NUM系统特殊功能：

1。  真正意义上的斜轴功能；

2。  数控磨床的工件自动磨削和前置金刚笔自动修整砂轮功能；

3。  MARPOSS E5 量仪端面的自动补偿和外圆的自动测量功能；

4。  砂轮自动平衡功能；

5。  砂轮（磨头）的恒线速度功能；

6。  防碰撞功能；

7。  火花控制功能（间歇控制）；

8。  砂轮自动补偿功能；

9。  用户化的磨床中文界面。
