西门子SINUMERIK 808D/828D数控系统

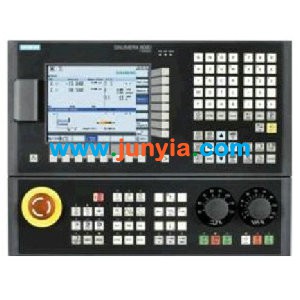

西门子SINUMERIK 808D小巧、坚固、简单、智能的数控系统

概述

　　通过采用智能、坚固和易于操作的硬件方案，SINUMERIK 808D 为普及型数控设备树立了新典范。坚固耐用和人性化操作得益于集成的数控系统设计，SINUMERIK 808D 将系统接口数减到最少。前面板防护等级达到 IP65，即使在恶劣的环境下，SINUMERIK 808D 依然可以保证最长的使用寿命。 除了坚固耐用的特点，人性化操作也是 SINUMERIK 808D 的一大优点。机械按键确保了日常参数输入的最大便利性，而热键和软菜单键则使得数控系统操作更加直观。另外，通过前面板上的通用 USB 接口就可以方便地进行数据传输，并且可以连接电脑键盘，使得对工件程序的编辑更加便利。简易灵活的安装在机床组装方面，SINUMERIK 808D 绝对是省钱的高手。通过卡扣就可以安装好数控单元和机床控制面板，省去了钻孔和攻丝的工作。得益于块化概念，机床制造商可以选择使用 SINUMERIK 808D 机床控制面板。使用 SINUMERIK808D机床控制面板时，通过更换插条就可以将预定义按键标签改变成机床专用标签。最棒的是 SINUMERIK 808D 机床控制面板通过 USB 接口进行通讯，即插即用。

应用

　　1.显著提高普及型车床和铣床的生产效率

　　SINUMERIK 808D 与 SINAMICS 驱动器及 SIMOTICS 电机的完美组合将为您的机床提供强大的动力。即使对于普及型机床，最新的数控技术也全面提升了车、铣加工的生产效率。

　　2.为车削应用而定制

　　SINUMERIK 808D 车削版符合现代普及型车床的所有要求 —高轮廓精度和高动态特性。确保了最高的机床生产效率，尤其是在大批量加工床工件时表现尤为明显。

　　3.为铣削应用而定制

　　SINUMERIK 808D 铣削版完美适用于普及型铣床及立式加工中心。得益于SINUMERIK MDynamics 速度控制功能，SINUMERIK 808D 也适用于简单模具加工。因此在普及型铣床及加工中心应用方面，SINUMERIK 808D 具有完美的性价比。

性能

　　普及型机床的完美动态特性和精度拥有最具创新性的数控功能，SINUMERIK 808D 确保了极高的工件精度。

　　1.80 位浮点数纳米计算精度(NANOFP)

　　得益于最现代化的软硬件架构，SINUMERIK 808D 确保了计算结果可以达到 80 位浮点数纳米计算精度。最大限度减少了中间误差，确保了最大轮廓精度。得益于 80 位浮点数纳米计算精度(NANOFP)，SINUMERIK 808D 提供的计算精度达到纳米级。

其它性能

　　SINUMERIK 808D 具备智能的加加速度控制功能。S 形轮廓加速度不仅确保了平滑的路径运动，也保持了机床的机械特性。配合 SINAMICS V60 进给驱动器的前馈控制功能，SINUMERIK 808D 确保了最大工件精度。

功能

　　车削和铣削功能，来自技术领域的领导者

　　SINUMERIK 808D 是 SINUMERIK 数控系统家族的一员，所以即使是难度较高的车

　　削和铣削应用，它的功能也依然可以确保最佳应用效果。

　　1.车削功能

　　在普及型车床上大规模加工车削零件时，SINUMERIK 808D可以体现出最高的效率。为了减少主轴的等待时间，SINUMERIK 808D 可以实现从主轴模式快速切换至 C 轴模式，无需主轴静止。SINUMERIK 808D 提供多种加工工艺循环，可以方便用户编写加工程序。

　　2.铣削功能

　　铣床面临的最大挑战是什么?当然是模具加工应用。为确保自由曲面的加工效果，SINUMERIK 808D 和更高端的SINUMERIK 控制器一样，也具备最现代化的 SINUMERIKMDynamics 路径控制功能。带“预读”功能的数学运算算法既可以计算向前的运动路径，也可以计算反向的运动路径。借助此功能，在对模具进行行铣削时，就可以达到最理想的工件曲面质量。得益于 SINUMERIK MDynamics，SINUMERIK 808D 能够在普及型立式加工中心上进行简单的模具加工。

灵活的编程语言 — 面向全球操作者

　　ISO 语言编程

　　SINUMERIK 808D 支持常用的 ISO 编程语言。这让那些熟悉基于 ISO 的数控系统的操作人员可以快速的适应 SINUMERIK808D。 除了 G01、G02 这样的标准 G 代码外，也提供 G74或 G76 这样的固定循环。如果操作人员需要更多的工艺特性，可以将标准 ISO 代和 SINUMERIK 高级指令混合使用。这有益于发挥 SINUMERIK 808D 具备的强大工艺特性。



西门子SINUMERIK 828D紧凑型数控系统中的集大成者

概述：

      基于面板的SINUMERIK 828D 是一款紧凑型数控系统，支持车、铣工艺应用，可选水平、垂直面板布局和两级性能,满足不同安装形式和不同性能要求的需要。完全独立的车削和铣削应用系统软件，可以尽可能多地预先设定机床功能，从而最大限度减少机床调试所需时间。

      SINUMERIK 828D集CNC, PLC, 操作界面以及轴控制功能于一体，通过Drive-CLiQ总线与全数字驱动SINAMICS S120实现高速可靠通讯，PLC I/O模块通过PROFINET连接，可自动识别，无需额外配置。大量高档的数控功能和丰富、灵活的工件编程方法使它可以自如地应用于世界各地的各种加工场合。

特点：

紧凑

•　10.4" TFT彩色显示器和全尺寸CNC键盘，让用户拥有最佳的操作体验

•　丰富且便捷的通讯端口：前置USB、CF卡和以太网接口

•　前面板采用压铸镁合金制造，精致耐用

强大

•　80位浮点数纳米计算精度（NANOFP），达到了紧凑型系统新的巅峰

•　组织有序的刀具管理功能和强大的坐标转换功能，满足对高级数控功能的需要

•　集成的SINUMERIK®MDynamics 高级铣削工艺解决方案真正实现最佳的表面质量和高速、高精加工的和谐统一

编程/设置简单

•　ShopMill / ShopTurn – 针对单件小批量加工的快速编程方式

•　ProgramGUIDE编程向导 – 针对大批量生产的灵活、高效的编程方式

•　在线 ISO 语言编译器 – 兼容各种编程语言

•　Easy Archive备份管理功能 –方便升级设置

•　Easy Extend 机床选项管理 – 方便扩展机床选项

功能：

可配置最大轴数：车床版8轴 / 铣床版6轴

同步轴对（龙门轴）

多维悬垂度补偿

A、B、C样条插补

刀具管理功能可以管理最多256个刀具和512个刀沿

钻孔和铣削工艺循环

3D图形模拟

自动检测及加工剩余材料

内置PLC梯形图查看器和编辑器，可在线进行简单的梯形图编辑

最多360 个数字输入 / 240个数字输出，10 个模拟输入 / 10个模拟输出

面向未来：

Easy Message 短信功能 – 随时随地获得机床的状态信息，并可以发送短消息控制机床

动画支持 – 生动的动画提示，使工艺参数的设置更加方便、直观
