三菱可编程控制器Q PLC/FX PLC/ L PLC

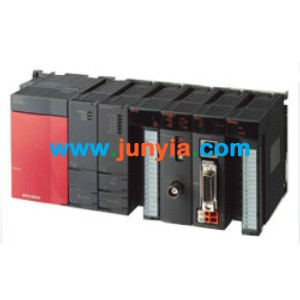

三菱Q系列PLC综合介绍

Q系列PLC是三菱第二代高性能PLC，在AnS和QnA的基础上开发而来。

Q系列有多种CPU，功能模块可选择，可连接7个扩展基板（包括主基板为8块），最多安装64个本地模块，此外还支持远程模块，本地及远程合计单CPU最大可控制点数8192点。 Q系列PLC安装体积小，稳定性强，功能强大，可自由搭配各种功能。支持各种网络：CC-LINK、以太网NET/10H、串行通信、Profibus、Modbus、SSC-NET等。

其中新一代的QnU系列PLC具有USB编程口，QnUDE系列CPU自带以太网接口。



三菱FX1S系列PLC综合介绍

三菱FX1S系列PLC适用于最小的封装，它是希望低成本的用户在有限的I/0范围内寻求功能强大的控制的首选目标。FX1S提供最多30个I/O点，并且能通过串行通信传输数据，MT机型还具备定位能力，广泛运用于各种小型机械设备上。

FX1S还具备以下特点:

定位和脉冲输出功能： 一个PLC单元中每相能同时输出2点100KHz脉冲。PLC配备有7条特殊的定位指令，包括零返回、绝对或相对地址表达方式及特殊脉冲输出控制。

能通过FX1N-2AD-BD，FX1N-1DA-BD实现模拟量输入，输出。

能安装显示模块FX1N-5DM，能监控和编辑定时器、计数器和数据寄存器。

网络和数据通信功能： 可连接通讯板：FX1N-232-BD，FX1N-485-BD，FX1N-422-BD 。



三菱FX1N系列PLC综合介绍

FX1N价格实惠，能增加特殊功能模块或扩展模块，具有通信和数据链接功能。

主机点数14/24/40/60，分为晶体管输出/继电器输出，交流电源/直流电源，可扩展到128点。

8000步存储容量，并且可以连接多种扩展模块，特殊功能模块，最大可扩展到多达128I/O点。

定位和脉冲输出功能：一个PLC单元中每相能同时输出2点100KHz脉冲。PLC配备有7条特殊的定位指令，包括零返回、绝对或相对地址表达方式及特殊脉冲输出控制。

可连接多各种特殊功能模块：比如FX2N-2DA，4DA，2AD，4AD，4AD-PT/TC等特殊模块。

网络和数据通信功能：通过连接扩展板或特殊适配器能实现多种通信和数据链接。

支持CC-LINK：通过FX2N-16CCL及FX2N-32CCL，可充当CC-LINK主站或从站。



三菱FX2N系列PLC综合介绍

FX2N系列PLC是小型化，高速度，高性能和所有方便都是相当于FX系列中较高档次的超小形程序装置。

超高速的运算速度(0.08μs/step)，丰富的软件元件，程序容量:内置8000步 ，最大可扩充至16000步。

主机点数16/32/48/64/80/128，分为晶体管输出/继电器输出，交流电源/直流电源，最大可扩展到256点。

采用各种特殊功能模块，可达到高性能的高速计数，定位控制，温度控制等功能。

支持小数点运算，通过FX2N-16CCL及FX2N-32CCL，可充当CC-LINK主站或从站。



三菱FX3G系列PLC综合介绍

FX3G系列PLC是三菱电机推出的第三代微型可编程控制器，在FX1N的基础上升级开发而来。

FX3G系列PLC拥有3轴定位功能，多条定位指令，设置简便，是搭建伺服/步进等小型定位系统的首选机型。

FX3G系列PLC主机自带两路高速通讯接口（RS422\USB），内置32K存储器。可设置两级密码，每级16字符，增强了密码保护功能。标准模式时基本指令处理速度可达0.21μs，可实现浮点数运算，基本单元左侧最多可连接4台FX3U特殊适配器。



三菱FX3U系列PLC综合介绍

FX3UPLC是FX系列第3代高性能PLC，在FX2N的基础上开发升级而来。更适应不断发展和更新的市场需要，增加了各种强大的功能，性能和速度大大提高。 FX3U系列PLC处理速度业内领先，达到了0.065us/基本指令，内置了高达64K步的大容量RAM存储器，大幅增加了内部软元件的数量。

晶体管输出型的主机内置3轴****最高100kHz的定位功能，增加了新的定位指令：带DOG搜索的原点回归（DSZR），中断单速定位（DVIT）和表格设定定位（TBL），从而使得定位控制功能更加强大，使用更为方便。

此外，FX3U系列PLC通过高速脉冲输出适配器（ADP）可以实现最多4轴、 最高200kHz的定位控制。继电器输出型的基本单元也可以通过连接该适配器进行定位控制。

在FX3U的左侧最多可以连接10台特殊适配器（ADP）。新增了高速输入输出适配器，模拟量输入输出适配器和温度输入适配器，这些适配器不占用系统点数，使用方便。通过使用高速输入适配器可以实现最多8路、最高200kHz的高速计数。

强化了指令功能，提供了多达209条应用指令，包括像与三菱变频器通讯，CRC计算，产生随机数等等。增强了通信的功能，其内置的编程口可以达到115.2kbps的高速通信，最多可以同时使用3个通信口（包括编程口）

通过CC-Link网络的扩展可以实现最多达384点（包括远程I/O在内）的控制。

并且，FX3U系列产品符合CE和UL/cUL标准



三菱L系列PLC综合介绍

L系列可编程控制器机身小巧，但继承了高性能、多功能及大容量于一身。CPU具备9.5ns*2的基本运算处理速度和260K步的程序容量，最大I/O可扩展8129点。内置定位、高速计数器、脉冲捕捉、中断输入、通用I/O等功能，集众多功能于一体。硬件方面，内置以太网及USB接口，便于编程及通讯，配置了SD存储卡，可存放最大4G的数据。无需基板，可任意增加不同功能的模块。
