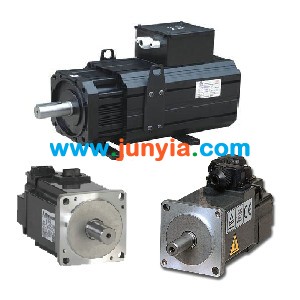

三菱伺服电机和主轴电机

三菱MITSUBISHI伺服电机HF系列

● 中惯量、高精度、高速电机。

● 确保高惯量机器的精度，适合需要高加速度特性之机器。

● 规格：0.5~9 kw。

● 最高转速：4000 r/min或5000 r/min。

● 可搭配分辨率26万、100万、1600万p/rev的检出器。



三菱MITSUBISHI伺服电机HF-KP系列

● 小容量、低惯量电机。

● 最适合用于高速伺服定位需求之辅助轴。

● 规格：0.2~0.75kw。

● 最高转速：6000r/min。

● 搭配分辨率26万p/rev的检出器。



三菱MITSUBISHI线性伺服电机LM-F系列

● 使用最佳化的磁气电路及更好的电机材质来实现最佳化

   功率输出、低发热量低磨损，对机械的高速高精度表现

   有极大的贡献。因为电机尺寸的缩短，可以实现高精度

   小型化的工具机。

● 标准使用不锈钢包覆，有效防止油气粉尘的渗入。

● 尺寸：

   长度：290mm ~ 1010mm

   宽度：120mm ~ 240mm



三菱MITSUBISHI直接驱动(DD)伺服电机TM-RB系列

● 高扭力DD电机结合高增益控制系统提供快速定位及加速

   能力，让电机旋转更平顺。

● 最适用于驱动旋转工作台或主轴头之旋转头。

● 与传统配置减速机构的旋转轴相比，因没有摩擦及间隙

   的问题，DD电机具有更高精度的表现，也省去机构保养

   的负担。

● 规格：最大扭力 36 ~ 1280 N．m。



三菱MITSUBISHI高性能新型主轴电机SJ-D系列

● 采用最佳化磁气电路设计，电机的能源损耗大幅减低。

● 标准使用高速轴承，达到高速度、低振动和耐用性佳的

   特点。

● 产品线及规格：

   一般：            SJ-D系列 3.7~11kW

   小型、轻量：SJ-DJ系列 5.5~15kW



三菱MITSUBISHI高性能主轴电机SJ-V系列

● 广泛的规格可供选用，包括标准、高速及广域输出型，

   可全数对应不同种类工具机之需求。

● 产品线及规格：

   标准型：                SJ-V系列 0.2~55kW

   广域额定输出型：SJ-V系列 5.5~18.5kW

   高速型：                SJ-V-Z系列 2.2~22kW

   心轴中空型：        SJ-VS系列 5.5~18.5kW



三菱MITSUBISHI低惯量、高速主轴电机SJ-VL系列

● 以钻孔、攻牙加工为目的之中心加工机用的项目主轴电机。

● 低惯性加减速时间缩短，以实现高生产性。并且配合多轴一

   体(MDS-DM-SPV系列)驱动器，增加配电盘的小型化及省能

   源的贡献。

● 产品线亦有心轴中空型规格。

● 产品线及规格：

   低惯量一般：            SJ-VL系列 3.0~11kW

   低惯量心轴中空型：SJ-VLS系列 3.7~11kW



三菱MITSUBISHI工具主轴电机HF-KP/HF-SP系列

● 活用伺服电机小型化高出力的特性，对应高转速

   (6000r/min)的小型高出力之主轴电机系列，致力于

   旋转工具主轴的小型化。

● 产品线及规格：

   小容量：HF-KP系列 0.4~0.9kW

   中容量：HF-SP系列 2.2~4kW



三菱MITSUBISHI内藏式主轴电机

● 在高速旋转时提供更好运转效率，使得能源损耗降到最低。

● 定子线圈尺寸的小型化，也缩小整体电机的长度。

● 序列通信化可大幅提升分解能(最大400万p/rev)。

● 搭载高速免调整方式检出器，不需要使用调整电路板，

   标准间隙为0.3mm。



三菱MITSUBISHI IPM主轴电机

● 因应小型化、高效能之需求，及节能的目的采用IPM

   永磁式方式设计。

● 加减速时间的缩短，能有效缩短加工周期。



三菱MITSUBISHI MR-J2S 伺服电机

● 采用高分解能编码器 131072p/rev(17bit)

● 保证高性能及低速时的安定性



三菱MITSUBISHI MR-J3 伺服电机

● 采用高分解能编码器 262144p/rev(18bit)

● 保证低速运转时的安定性,回转转矩变动相对减少.
