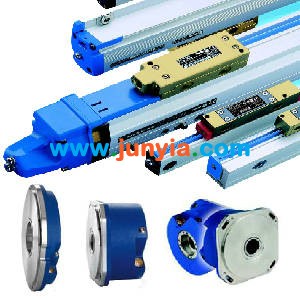

发格FAGOR直线光栅尺和圆光栅尺

型号:M、C、F、S、G、L
品牌:发格FAGOR
价格:
折扣:
库存:
备注:

S系列光栅尺：

测量长度在2040mm以内,并在高速、高振动和空间很小的环境条件下，特别推荐该系列产品。三种零参考点可供选择：每隔50mm有一个零参考点Io；可选择零参考点Io；距离编码式零参考点Io。该系列读数头（动尺）有一个内置插座与电缆相连，便于用户安装和拆卸。

技术参数	增量式直线光栅尺
型号	SX/SOX/SSX	SY/SOY/SSY	SW/SOW/SSW	SP/SOP/SSP
精确度	±5μm（±0.0002″） ±3μm（±0.00012″）
分辨率	1μm (0.00004″)	0.5μm (0.00002″)	0.1μm (0.000004″)	可达0.1μm (0.000004″)
零参考点Io	SX,SY,SW和SP:由中间向两端,每50mm一个 SOX,SOY,SOW和SOP:距离编码 SSX,SSY,SSW和SSP:可选择零参考点
输出信号	差动方波TTL			正弦波1vpp
输出信号周期“T”	4μm	2μm	0.4μm	20μm
最大电缆长度	50m(165ft)		150m(495ft)
技术参数	绝对式直线光栅尺
型号	SA/SVA	SAF/SVAF	SAM/SVAM	SAP/SVAP
精确度	±5μm（±0.0002″） ±3μm（±0.00012″）
分辨率	0.1μm (0.00004″)	0.05μm (0.000002″)
零参考点Io	-
绝对位置测量	连续的二进制代码光学读数
输出信号	正弦波1vpp	-	-	-
输出信号周期“T”	20μm
UBS接口	通过RS-485与USB转换器(可选)

G系列光栅尺：

测量长度在3040mm以内，并在高速、高振动环境条件下，特别推荐该系列产品。三种零参考点可供选择：每隔50mm有一个零参考点Io；可选择零参考点Io；距离编码式零参考点Io。该系列读数头（动尺）有一个内置插座与电缆相连，便于用户安装和拆卸。

技术参数	增量式直线光栅尺
型号	GX/GOX/GSX	GY/GOY/GSY	GW/GOW/GSW	GP/GOP/GSP
精确度	±5μm（±0.0002″） ±3μm（±0.00012″）
分辨率	1μm (0.00004″)	0.5μm (0.00002″)	0.1μm (0.000004″)	可达0.1μm (0.000004″)
零参考点Io	GX,GY,GW和GP:由中间向两端,每50mm一个 GOX,GOY,GOW和GOP:距离编码 GSX,GSY,GSW和GSP:可选择零参考点
输出信号	差动方波TTL			正弦波1vpp
输出信号周期“T”	4μm	2μm	0.4μm	20μm
最大电缆长度	50m(165ft)			150m(495ft)
技术参数	绝对式直线光栅尺
型号	GA	GAF	GAM	GAP
精确度	±5μm（±0.0002″） ±3μm（±0.00012″）
分辨率	1μm (0.00004″)	0.05μm (0.000002″)
零参考点Io	-
绝对位置测量	连续的二进制代码光学读数
输出信号	正弦波1vpp	-	-		-
输出信号周期“T”	20μm
最大电缆长度	150m(495ft)
UBS接口	通过RS-485与USB转换器(可选)

L系列光栅尺：

测量长度在440mm到60040mm，三种零参考点可供选择：每隔50mm有一个零参考点Io；可选择零参考点Io；距离编码式零参考点Io。读数头(动尺)有一个内置插座与电缆相连，十分便于用户安装和拆卸。该系列产品特别适合大空间的安装,钢带直线光栅尺栅距:40μm,测量长度大于4040mm时由多节模块组成。

技术参数	增量式直线光栅尺
型号	LX/LOX		LP/LOP
精确度	±5μm（±0.0002″）
分辨率	1μm (0.00004″)		可达0.2μm (0.000004″)
零参考点Io	LX,LP:每50mm一个 LOX,LOP:距离编码
输出信号	差动方波TTL		正弦波1vpp
输出信号周期“T”	4μm		40μm
最大电缆长度	50m(165ft)		150m(495ft)
技术参数	绝对式直线光栅尺
型号	LA	LAF	LAM	LAP
精确度	±5μm（±0.0002″）
分辨率	0.1μm (0.000004″)	0.05μm (0.000002″)
零参考点Io	-
输出信号	正弦波1vpp	-	-	-
输出信号周期“T”	40μm
最大电缆长度	150m(495ft)
UBS接口	通过RS-485与USB转换器(可选)

M系列数显尺：

用于铣床、镗铣床、车床、磨床、EDM机床、轮廓测量仪和专用设备等，测量长度可达1540mm。两种零参考点可供选择：每隔50mm有一个零参考点Io；距离编码式零参考点Io。该系列读数头(动尺)有一个内置插座与电缆相连,十分便于用户安装和拆卸（除MKT系列3m固定电缆外）。该系列产品特别适合有限空间的安装。

技术参数	MT	MTD	MKT	MKX	MX/MOX	MP/MOP
精确度	±10μm （±0.0004″）	±10μm （±0.0004″）	±10μm （±0.0004″）	±10μm （±0.0004″）	±5μm （±0.0002″）	±5μm （±0.0002″）
分辨率	5μm (0.0002″)	5μm (0.0002″)	5μm (0.0002″)	1μm (0.00004″)	1μm (0.00004″)	可达0.1μm (0.000004″)
零参考点Io	MKT、MKX：每50mm一个Io MT、MTD、MX、MP：由中间向两端每50mm一个Io MOX、MOP：距离编码Io
输出信号	方波TTL	方波差动TTL	方波TTL	方波差动TTL		正弦波1vpp
输出信号周期“T”	20μm	20μm	20μm	4μm		20μm
最大电缆长度	20m(66ft)	50m(165ft)	20m(66ft)	50m(165ft)		150m(495tf)

C系列数显尺：

用于铣床、镗铣床、车床、磨床、EDM机床、测量仪和专用设备等，测量长度可达3040mm。两种零参考点可供选择：每隔50mm有一个零参考点Io；距离编码式零参考点Io。该系列读数头(动尺)有一个内置插座与电缆相连,十分便于用户安装和拆卸。

技术参数	CT/COT	CX/COX	CP/COP
精确度	±10μm （±0.0004″）	±5μm （±0.0002″）	±5μm （±0.0002″）
分辨率	5μm (0.0002″)	1μm (0.00004″)	可达0.1μm (0.000004″)
零参考点Io	CT,CX,CP:由中间向两端,每50mm(1.97inches)一个 COT,COX,COP:距离编码
输出信号	方波TTL	方波差动TTL	正弦波1vpp
输出信号周期“T”	20μm	4μm	20μm
最大电缆长度	20m(66ft)	50m(165ft)	150m(495ft)

F系列数显尺：

用于大型或超大型铣床、落地镗铣床、车床和大型专用设备等，测量长度可由440mm到30240mm。两种零参考点可供选择：每隔50mm有一个零参考点Io；距离编码式零参考点Io。该系列读数头(动尺)有一个内置插座与电缆相连,十分便于用户安装和拆卸。该系列产品特别适合大空间的安装,钢带直线光栅尺的栅距:100μm,测量长度大于4040mm时由多节模块组成。

技术参数	FT/FOT	FX/FOX	FP/FOP
精确度	±5μm（±0.0002″）
分辨率	5μm(0.0002″)	可达1μm(0.00004″)	可达1μm(0.00004″)
零参考点Io	FT,FX,FP:由中间向两端,每50mm(1.97inches)一个 FOT,FOX,FOP:距离编码
输出信号	方波TTL	方波差动TTL	正弦波1vpp
输出信号周期“T”	20μm	4μm	100μm
最大电缆长度	20m(66ft)	50m(165ft)	150m(495ft)

圆光栅高分辨率角度编码器：

● 增量式编码器为以下应用目的设计：

－机床旋转台

－旋转主轴

－光学分度

－测量装置

● 新一代的编码器可达360000线/转

－凹轴和凸轴

－TTL信号或1Vpp正弦波信号

类型	脉冲/转	轴类型	精确度	输出信号	型号
圆光栅角度编码器	18000,90000&180000	凸轴	±5″,±2″(角秒)	TTL5V	S-D 90/SO-D 90
	18000		±5″,±2″(角秒)	1vpp	SP-D 90/SOP-D 90
	90000,180000&360000		±2″(角秒)	TTL5V	S-D170/SO-D170
	18000&36000		±2″(角秒)	1vpp	SP-D170/SOP-D170
	90000-1024		±5″(角秒)	TTL5V （双路信号）	S/SO 90000-1024-D90
	18000-1024		±5″(角秒)	1vpp （双路信号）	SP/SOP18000-1024-D90
	18000,90000&180000	凹轴	±5″,±2.5″(角秒)	TTL5V	H-D 90/HO-D 90
	18000		±5″,±2.5″(角秒)	1vpp	HP-D90/HOP-D90
	90000,180000&360000		±2″(角秒)	TTL5V	H-D200/HO-D200
	18000-36000		±2″(角秒)	1vpp	HP-D200/HOP-D200
