海德汉HEIDENHAIN角度测量编码器圆光栅

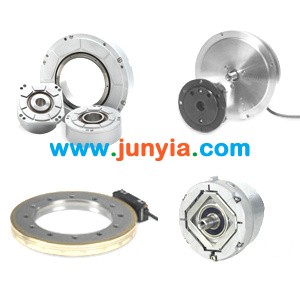

海德汉HEIDENHAIN角度编码器圆光栅

角度编码器是专门用来形容那些精度高于± 5”并且线数超过10000线的编码器。这些装置可以使用在数控旋转工作台、机床转头、分度装置、高精度角度测量台、角度度量衡、天线和望远镜的精密设备等。

海德汉HEIDENHAIN旋转编码器

海德汉的旋转编码器可作为旋转运动、角速度测量传感器，也可与机械测量标准，例如丝杠联用，用于测量直线运动。应用领域包括电机、机床、木工机械、纺织机械、机器人和运送设备以及各种测量、测试和检验设备。

增量式角度编码器和旋转编码器决定当前位置的方式是由原点开始数测量步距或细分电路的计数信号的数量。海德汉的增量式关山持带有参考点，开机时必须执行参考点回零操作来建立原点。带换向信号的旋转编码器可提供轴的角度位置而无需测量前移动，其精度足以正确地控制永磁三相电机旋转磁场的相位。

绝对式角度编码器和旋转编码器无需执行参考点回零操作就能直接提供当前位置值。单转编码器可提供一转内的位置值，而多转编码器还能区分不同转的位置值。海德汉的绝对式角度编码器和旋转编码器的测量值通过EnDat, SSI, PROFIBUS-DP或其它串行数据接口传输。EnDat或PROFIBUS-DP双向接口支持电路的高层自动配置，并具有检测和诊断功能。使用可编程的旋转编码器，用户可以通过电脑上的软件来调整不同编码器的功能和参数。

海德汉HEIDENHAIN磁栅编码器

性能优异的ERM磁栅编码器特别适用在生产设备上。大的内直径和精巧紧凑的扫描头使得他们更有效的应用在：

● 车床的C轴

● 铣床的定子定向

● 辅助轴

● 齿轮组

大约400 μm的信号周期和特别的MAGNODUR光栅应用工艺使得精度和轴速达到上述应用的需要
