加工中心/数控铣床

  • 型号:OTM-600L/650...1890、MC-50/50L/80L/80L2
  • 品牌:国产
  • 价格:
  • 折扣:
  • 库存:
  • 备注:
购买反馈

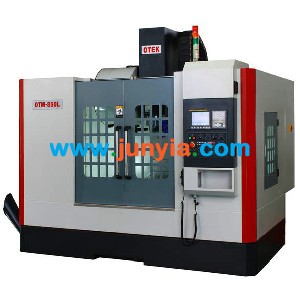

加工中心/数控铣床、高速加工中心

(OTM-600L/650/700/850L/950/960/1060/1160/1370/1580/1890)

详细技术参数

1) NUM/FANUC/三菱/西门子、广数/华中等数控系统

2) XYZ三轴上银线性导轨

3) 台湾上银滚珠丝杆及螺母

4) 台湾联轴器

5) 台湾主轴及带轮、皮带

6) 三菱主轴电机

7) 三菱三轴伺服电机

8) 日本NSK轴承

9) 台湾尚品打刀缸

10) 台湾机械手刀库BT40-24T

11) 不锈钢导轨防护罩

12) 贝奇尔电动润滑系统

13) 冷却水系统及空气冷却装置

14) 全封闭防护罩

15) 免费附件:工具箱一个,压板一套,锁刀座一个,垫铁一套

• 行程: X轴 650mm Y轴 450mm Z轴 450mm

        ~ X轴1800mm Y轴900mm Z轴680mm

• 工作台尺寸: 400*800mm~ 900*2000mm

• T 型槽尺寸: 3*14mm~ 5*22mm

• 工作台负荷: 300kg ~1600kg

• 主轴锥孔: BT40 ~ BT50

• 主轴转速: 2000rpm ~8000rpm

• 主轴鼻端至工作台面: 80-580mm ~ 160-840mm

• 主轴中心至立柱: 470mm~ 950mm

• 主轴马达: 4kw ~ 24kw

• 三轴马达: 1kw~ 3.5kw

• 三轴速度 : 0-12000mm/min

• 定位精度: 0.01mm

• 气压需求: 6kgf/cm2

• 电力需求: 8KVA ~ 55KVA

• 机器重量: 2800kg ~ 15000kg

• 机器外形尺寸: 2100*2100*2200mm~ 4450*3500*3400mm



卧式加工中心(MC-50/50L/80L/80L2)

详细技术参数

1) NUM/FANUC/三菱/西门子、广数/华中等数控系统

2) 高级树脂砂铸件机身

3) X、Y、Z三轴线轨

4) 数控旋转工作台

5) 台湾罗翌主轴、主轴电机带轮及皮带

6) 台湾上银(或银泰)滚珠丝杆及台湾盈锡精密锁紧螺母。

7) 进口联轴器(R+W)

8) 三菱主轴伺服电机

9) 三菱三轴伺服电机

10) 日本NSK轴承

11) 台湾尚品打刀缸

12) 台湾刚豪机械手刀库BT40-24T

13) X、Z不锈钢导轨防护,Y 轴铠甲式风琴护罩

14) 贝奇尔电动润滑系统

15) 冷却水系统及空气冷却装置

16) 免费附件:工具箱一个,压板一套,锁刀座一个,垫铁一套

1) 工作台尺寸(长×宽):500×500mm ~ 800×800mm

2) 工作台数量:1 ~ 2

3) 工作台分度:1°

4) T型槽(槽数×槽宽×间距):5×14×100mm ~ 5×22×160mm

5) 工作台最大载荷:500kg ~ 1500kg

6) 工作台左右行程:(X轴) 900mm ~ 1300mm

7) 工作台前后行程:(Z轴) 650mm ~ 1250mm

8) 主轴箱上下行程:(Y轴) 750mm ~ 1000mm

9) 主轴中心线到工作台面距离:0~ 1150mm

10) 主轴端面到工作台中心距离:50~ 1480mm

11) 主轴锥孔:BT50/Ф190

12) 主轴最高转速:6000rpm

13) 主轴电机:11~ 18.5kw

14) 三轴电机:(X、Y、Z)16Nm、22Nm、18Nm

                                  ~ 22Nm、20Nm、22Nm

15) 快速移动速度:(X、Y、Z)24000 ~ 25000mm/min

16) 定位精度:0.01mm

17) 转台最大速度:5r/min ~ 10r/min

18) 刀库容量:24 19) 机器重量:12000kg ~ 18000kg
