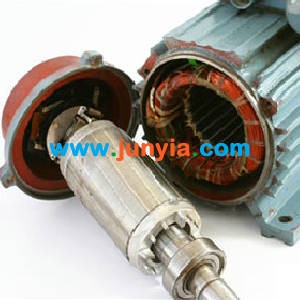

电机线圈/转子/定子维修

各种普通电机和伺服电机线圈转子定子维修、轴承更换、清洁保养等。

电机绕组的绕制方法：

1. 绕线模尺寸的确定

   在线圈嵌线过程中，有时线圈嵌不下去，或嵌完后难以整形；线圈端部凸出，盖不上端盖，即便勉强盖上也会使导线与端盖相碰触而发生接地短路故障。这些都是因为绕线模的尺寸不合适造成的。绕线模的尺寸选得太小会造成嵌线困难；太大又会浪费导线，使导线难以整形且绕组电阻和端部漏抗都增大，影响了电动机的电气性能。因此，绕线模尺寸必须合适。

   选择绕线模的方法

   在拆线时应保留一个完整的旧线圈，作为选用新绕组的尺寸依据。新线圈尺寸可直接从旧线圈上测量得出。然后用一段导线按已决定的节距在定子上先测量一下，试做一个绕线模模型来决定绕线模尺寸。端部不要太长或太短，以方便嵌线为宜。

2. 绕线注意事项。

   ①新绕组所用导线的粗细、绕制匝数以及导线面积，应按原绕组的数据选择。

   ②检查一下导线有无掉漆的地方，如有，需涂绝缘漆，晾干后才可绕线。

   ③绕线前，将绕线模正确地安装在绕线机上，用螺钉拧紧，导线放在绕线架上，将线圈始端留出的线头缠在绕线模的小钉上。

   ④摇动手柄，从左向右开始绕线。在绕线的过程中，导线在绕线模中要排列整齐、均匀、不得交叉或打结，并随时注意导线的质量，如果绝缘有损坏应及时修复。

   ⑤若在绕线过程中发生断线，可在绕完后再焊接接头，但必须把焊接点留在线圈的端接部分，而不准留在槽内，因为在嵌线时槽内部分的导线要承受机械力，容易被损坏。

   ⑥将扎线放入绕线模的扎线口中，绕到规定匝数时，将线圈从绕线槽上取下，逐一清数线圈匝数，不够的添上，多余的拆下，再用线绳扎好。然后按规定长度留出接线头，剪断导线，从绕线模上取下即可。

   ⑦采用连绕的方法可减少绕组间的接头。把几个同样的绕线紧固在绕线机上，绕法同上，绕完一把用线绳扎好一把，直到全部完成。按次序把线圈从绕线模上取下，整齐地放在搁线架上，以免碰破导线绝缘层或把线圈搞脏、搞乱，影响线圈质量。

   ⑧绕线机长时间使用后，齿轮啮合不好，标度不准，一般不用于连绕；用于单把绕线时也应即时校正，绕后清数，确保匝数的准确性。

电机转子故障的修理方法:

1. 转子铁芯移位，是转轴和铁芯配合不良，制造工艺不精所致，处理办法是先使铁芯复位，用郎头敲打转轴便可复位，敲打时要垫木板，校正方法与定子铁芯相同，当铁芯复位后，用链条或胀铁固定并焊死，处理后的转子要保持平衡度。

2. 转轴变形，多数是由于材料质量不良，造成机械损伤，此故障根据具体情况决定，当转轴变形不严重时，可以机床校正处理，如弯曲拟伤严重，可以换轴或报废，如换轴应由电机厂代办。

3. 铁芯损伤，多出现在绕线转子，故障原因和处理办法参照定子铁芯的步骤处理。

4. 轴颈磨损，多出现在轴承位置，是转轴和轴承接触不良所致。处理办法是磨损轻微者在磨损处冲起麻点增加厚度处理。如磨损严重时，铜焊后机床车圆。

电机定子保护措施：

1. 缩短变频器与电机之间的电缆长度

2. 将PWM电压波形变换成正弦波波形

3. 延长PWM脉冲电压的上升沿

4. 在电机驱动电缆的电机侧安装尖峰吸收器

电机更换轴承的方法：

1. 用拉具拔对轮扒下，拆电机外油封，拆电机端盖。注意别伤到电机定子线圈，用拉具扒下轴承。清洗内外油封。

2. 装内油封，装轴承，给轴承和内油封抹油，装电机端盖，此时应注意用一根细铜线将内油封的螺丝孔从电机端盖孔穿出，以防外油封和内油封螺丝对不上。紧固电机端盖，装外油封，紧固时应均匀用力，装对轮。盘动电机，应无阻力。
