西门子SINUMERIK 801/810D数控系统

西门子SINUMERIK 801数控系统正是西门子公司针对中国客户针对经济型车床的市场需求，依托多年来在中国市场的成功经验，并结合西门子先进的数控技术以及设计理念，全新打造的经济型数控系统。为了更加贴近中国的市场与客户，该系统由西门子数控（南京）有限公司进行研发测试与生产，通过充分的本地化，为广大的国内用户提供更近距离的产品与服务。

SINUMERIK 801可配备二个进给轴，一个模拟主轴，能够充分满足经济型车床的技术要求。801系统中集成了一系列数控功能与特性使得调试过程更为简便，包括精简的机床参数集，固化的PLC应用程序，机床参数与用户数据的备份等，为机床的批量生产提供了便利。

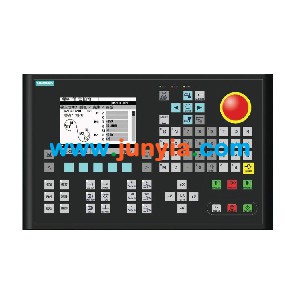

该系统具有高度集成的系统设计：5.7英寸液晶显示器，紧凑美观的一体式机床操作面板，高可靠性的操作控制键；并且集成了各种丰富的机床控制功能和完整的图形轮廓支持，使得机床的操作使用更为简单便捷，包括带有图形支持的对刀功能，丰富的带有图形支持与中文注释的车削工艺循环，图形轮廓编程以及支持轮廓计算的袖珍计算器等。西门子在机床数控系统领域的丰富经验与强大技术能力使801系统能够胜任多种车削工艺：开深槽、坯料去除、螺纹车削、深孔、弹性攻丝等，都可以通过固定的车削循环以及丰富的编程指令集来实现。

西门子SINUMERIK 810D powerline 覆盖了 SINUMERIK 运动控制系统的中端范围。所有 CNC、PLC、闭环控制和通讯任务都集成在一个 CCU 模块（紧凑型控制单元）中，并通过 SIMODRIVE 611 digital 的电源单元以及控制模块加以补充。

SINUMERIK 810D powerline 可用于实施各种不同的技术功能。

优点

SINUMERIK 810D powerline 是一种紧凑型的数控系统。它是采用 ManualTurn 的普通车床、采用 ShopTurn 的通用车床以及采用 ShopMill 的通用铣床的理想硬件平台。甚至可解决运输装置、机床和专用工具的复杂任务。兼容系统的硬件和软件部件可与 SINUMERIK 810D powerline集成。借助于HMI 和 PLC 开放性，用户可以集成其自己的应用知识。为加工生产应用优秀的运动控制系统 MCIS 产品。SINUMERIK 810D powerline 控制系统包括一个高性能的 CCU3模块（小型控制单元）以及现有SINUMERIK 操作前面板。

应用

SINUMERIK 810D powerline 可广泛应用于车削、铣削、钻削、磨削、步冲轮廓、冲压、刀具设计以及制模和木材加工、输送和大型生产、JobShop 制造。

结构

高性能 CCU 与集成电源模块一起安装在基本外壳（CCU box）中。可提供两种不同形式的 CCU box：

• 用于控制柜内部冷却， CCU box 有3 个功率单元：

- 2 x 6 A/12 A 用于进给驱动装置

- 1 x 18 A/36 A 用于进给驱动装置或者 1 x 24 A/32 A 用于主轴驱动装置

• 用于控制柜内部冷却或者通过控制柜后面的外部冷却。有两个功率单元：

- 2 x 9 A/18 A 用于进给驱动装置

SINUMERIK 810D powerline 结构与 SIMODRIVE 611 数字变频器系统兼容。它可以通过 SIMODRIVE 611功率模块扩展。

SINUMERIK 810D 由 SIMODRIVE 611 系列中的 UI 或 I/RF 模块来提供电源运行。

SINUMERIK 810D powerline 有 6 个“板载”测量系统输入。这6 个输入也可以用于直接测量系统。采用

SIMODRIVE 611 控制模块可以进行扩展。
