西门子SINUMERIK 802C/802S/802D数控系统

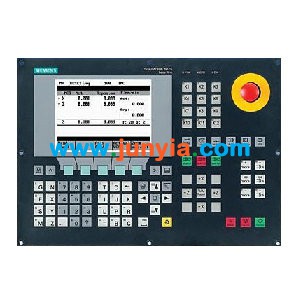

西门子SINUMERIK 802S base line是专门为中国数控机床市场而开发的经济型 CNC 控制系统。其特性如下:

•　结构紧凑，高度集成于一体的数控单元，操作面板，机床操作面板和输入输出单元

•　机床调试配置数据少，系统与机床匹配更快速、更容易

•　简单而友好的编程界面，保证了生产的快速进行，优化了机床的使用

SINUMERIK 802S base line集成了所有的CNC，PLC，HMI，I/O 于一身：

•　可独立于其他部件进行安装。坚固而又节省空间的设计，使它可以安装到最方便用户的位置

•　操作面板提供了所有的数控操作，编程和机床控制动作的按键以及8英寸LCD显示器，同时还提供12个带有LED 的用户自定义键。工作方式选择(6 种)，进给速度修调，主轴速度修调，数控启动与数控停止，系统复位均采用按键形式进行操作

•　SINUMERIK 802S base line的输入/输出点为48个24V的直流输入和16个24V的直流输出。输出同时工作系数为0.5 时负载能力可达0.5A。为了方便安装，输入输出采用可移动的螺丝夹紧端子，该端子可用普通的螺丝刀来紧固

•　SINUMERIK 802S base line可控制三个进给轴。

•　SINUMERIK802S base line提供脉冲及方向信号的步进驱动接口。

•　除三个进给轴外，SINUMERIK 802S base line 提供一个± 10V 的接口用于连接主轴驱动。

SINUMERIK 802S base line控制软件已经存储在数控部分的Flash-EPROM(闪存)上，Toolbox软件工具(调整所用的软件工具)包含在标准的供货范围内。系统不再需要电池，免维护设计。采用电容防止掉电引起的数据丢失。程序的变化和新程序软件存储。系统软件面向车床和铣床应用，并可单独安装。在每一个工具盒中都包含有车床和铣床的PLC 程序示例，以便用户能很快地调试完毕。



西门子SINUMERIK 802C base line 是专门为中国数控机床市场而开发的经济型 CNC 控制系统。其特性如下：

•　结构紧凑，高度集成于一体的数控单元，操作面板，机床操作面板和输入输出单元

•　机床调试配置数据少，系统与机床匹配更快速、更容易

•　简单而友好的编程界面，保证了生产的快速进行，优化了机床的使用

•　SINUMERIK 802C base line集成了所有的CNC，PLC，HMI，I/O 于一身：

•　可独立于其他部件进行安装。坚固而又节省空间的设计，使它可以安装到最方便用户的位置

操作面板提供了所有的数控操作，编程和机床控制动作的按键以及8英寸LCD显示器，同时还提供12个带有LED 的用户自定义键。工作方式选择(6种)，进给速度修调，主轴速度修调，数控启动与数控停止，系统复位均采用按键形式进行操作

•　SINUMERIK 802C base line 的输入/输出点为48个24V的直流输入和16个24V的直流输出。输出同时工作系数为0.5 时负载能力可达0.5A。为了方便安装，输入输出采用可移动的螺丝夹紧端子，该端子可用普通的螺丝刀来紧固

•　SINUMERIK 802C base line可控制三个进给轴。SINUMERIK 802C base line 提供传统的± 10V 的伺服驱动接口

•　除三个进给轴外， SINUMERIK 802C base line 都提供一个± 10V 的接口用于连接主轴驱动

•　SINUMERIK 802C base line 基本配置的驱动系统为

 - SIMODRIVE base line，3Nm/6Nm 和6Nm/8Nm 双轴模块与

 - 11Nm单轴模块，驱动带单极对旋转变压器的1FK 7伺服电机，

 - 当需要进行功率扩展应用时，可以选用SIMODRIVE 611U 伺

 - 服驱动系统和带单极对旋转变压器的1FK 7 伺服电机

SINUMERIK 802C base line控制软件已经存储在数控部分的Flash-EPROM(闪存)上，Toolbox软件工具(调整所用的软件工具)包含在标准的供货范围内。系统不再需要电池，免维护设计。采用电容防止掉电引起的数据丢失。程序的变化和新程序软件存储。系统软件面向车床和铣床应用，并可单独安装。在每一个工具盒中都包含有车床和铣床的PLC 程序示例，以便用户能很快地调试完毕



西门子SINUMERIK 802D数控系统

控制器：

　　1.具有免维护性能的SINUMERIK 802D，其核心部件  - PCU（面板控制单元）

     将CNC、PLC、人机界面和通讯等功能集成于一体。可靠性高、易于安装。

　　2.SINUMERIK802D可控制4个进给轴和一个数字或模拟主轴。通过生产

现场总线PROFIBUS将驱动器、输入输出模块连接起来。

　　3.模块化的驱动装置SIMODRIVE611Ue配套1FK6系列伺服电机，为机床提供

了全数字化的动力。通过视窗化的调试工具软件，可以便捷地设置驱动参数，

并对驱动器的控制参数进行动态优化。

　　4.SINUMERIK802D集成了内置PLC系统，对机床进行逻辑控制。采用标准的PLC

的编程语言Micro/WIN进行控制逻辑设计。并且随机提供标准的PLC子程序库和实

例程序，简化了制造厂设计过程，缩短了设计周期。

CNC功能：

　　1.控制车床、钻铣床

　　2.可控制4个进给轴和一个数字或模拟主轴

　　3.三轴联动，具有直线插补、平面圆弧插补、螺旋线插补、空间圆弧（CIP）插补等控制方式

　　4.螺纹加工、变距螺纹加工

　　5.旋转轴控制

　　6.端面和柱面坐标转换（C轴功能）

　　7.前馈控制、加速度突变限制

　　8.程序预读可达35段

　　9.刀具寿命监控

　　10.主轴准停，刚性攻丝、恒线速切削

　　11.FRAME功能（坐标的平移、旋转、镜象、缩放）



西门子SINUMERIK 802D base line 将所有CNC、PLC、HMI和通讯任务集成于一个单一的部件。免维护的硬件集成了PROFIBUS接口用于驱动和I/O模块并具有速装结构的超薄操作面板。

SINUMERIK 802D base line 可控制最多2 个数字进给轴和1 个主轴。802D base line配备SIMODRIVE 611UE 和带编码器的1FK 7 伺服电机做为进给驱动。SIMODRIVE 611 UE具有模块化设计和PROFIBUS接口。因而各轴驱动的功率模块独立配置。另外，主轴也可以通过模拟接口控制，这种通用的方案适用于车床。

下列部件可以与SINUMERIK 802D base line 连接:

•　全数控键盘(竖直布置或水平布置，最多1 个)

•　通过PROFIBUS 连接的I/O 模块PP 72/48 (最多2 个)

•　通过PROFIBUS 连接的伺服驱动系统SIMODRIVE 611 Ue (最多4 个总线节点)

•　电子手轮

•　小型手持装置

RS-232C 隔离器技术特性

•　被动式电源驱动型

•　最大通讯波特率为38400

•　驱动电缆长度最大不超过15 米

•　D 型9 芯和D 型15 型插头用于与PC 机相连接

•　220v 3 相交流外接设备供电插头

•　连接到802D/802D base line 的PCU COM1



西门子SINUMERIK 802D sl 是一种将数控系统（NC，PLC，HMI）与驱动控制系统的所有部件集成在一起的操作控制系统。 全数控键盘（垂直型或水平型）可直接连接。 I/O 可通过 PROFIBUS DP 系统进行操作。该设计可确保以最小的布线，实现最简便、可靠的安装。 与驱动系统的模块结构相结合，数字式驱动装置可通过 DRIVE-CliQ 简单的连接。控制系统的性能理想用于标准机床应用，从加工定做到批量生产。

优点

•　使用 DIN 标准编程和 ISO 代码，易于操作

•　高可靠性

•　控制系统布线简单且不易受到干扰，结构紧凑

•　可根据独立需求提供选件

•　丰富的编程辅助工具，包括循环和轮廓定义

•　通过 DRIVE-CliQ 连接的数字式驱动技术

•　免维修： 无电池和风扇运行

•　通过 RCS 802 （选件）远程诊断

•　可使用 CF 卡进行机床调试和程序存储功能

•　 Plus S2 和 Pro S3 型： 5 轴数字驱动，另带 Plus S2 和 Pro S3 型的一个PLC 轴

•　 可任意选择车削、铣削、冲压加工或磨削

•　 可使用一个双极或单极模拟主轴

•　 RS 232 C 接口

•　 集成以太网（Pro S3 版）

•　 预置机床数据

•　 供货范围中包含 PLC 实例和子程序库

•　 极其简便的 PLC ( SIMATIC S7-200) “梯形图”编程

•　 216 个数字输入和 144 个数字输出（0.25 A）

•　 支持 T/M 和 外圆磨削的用户界面

集成下列部件可以连接在 SINUMERIK 802D sl 上：

•　 全数控键盘（垂直型或水平型）

•　 最多两个电子手轮

•　 一台小型手持单元（包含一个手轮）

•　 最多 3 个 PP 72/48 I/O 模块

•　 MCPA 模块，用于通过 ±10 V 接口连接模拟主轴

•　 一个通过 I/O 模块 PP 72/48 连接的机床控制面板 MCP，或者一个通过 MCPA 模块连接的机床控制面板 MCP 802D sl

•　 通过 DRIVE-CLiQ 连接的驱动系统 SINAMICS S120



西门子SNUMERIK 802D SL value是SINUMERIK数控系统的最新成员,同家族其它成员一样，该产品也是在稳定的SINAMICS S120驱动平台上开发，并且专门针对标准车铣应用量身定做的新型数控系统。

主要功能：

•　10.4”TFT彩色液晶显示器

•　高容量CF卡，支持RS232/USB接口

•　控制轴数4个（包括3个进给轴，1主轴）

•　3轴联动插补

•　系统内置500KB零件程序存储器

•　外置CF卡可用来运行海量程序

•　用于对刀和设定工件测量功能

•　20段预读缓冲区

•　支持DIN标准和ISO编程语言

•　2D零件程序模拟

•　PLC梯图显示 适用于

•　标准型数控车床

•　标准型数控铣床

•　常规金属切削
